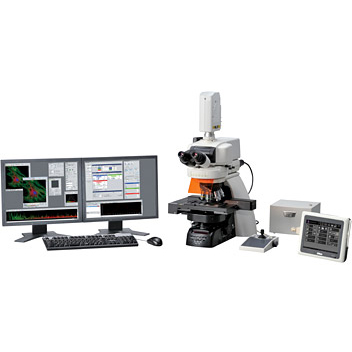

니콘이 자랑하는 「최고의 화질을 실현하는 광학 성능」을 계승한 공초점 현미경의 베이직·모델 C2＋입니다. 형광 탐지기에 스펙트럼 이미징 전용 탐지기를 탑재하였으며, 서로 겹친 스펙트럼도 혼선을 배제하여, 선명한 형광 분리 이미지를 취득할 수 있습니다.

니콘 C2＋는 생명과학 최첨단의 현장에서, 이미징에 관한 다양한 요망에 응하는 고성능·고신뢰성과 확장성을 발휘하는 것과 동시에, 사용자에게 편한 조작성으로 나날이 실험·연구 활동을 도와줍니다.

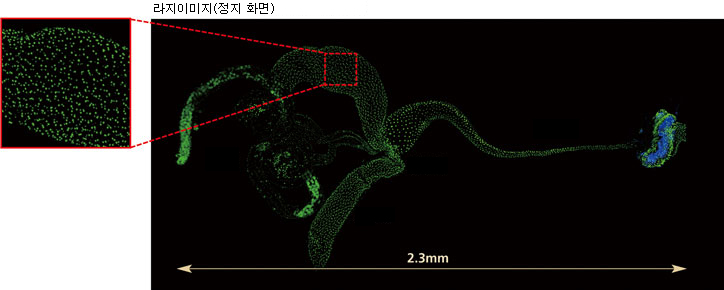

• 광시야 이미지나 3D 재구축 이미지 작성

C2＋는 전동 XY스테이지나 고배율의 고S/N대물렌즈와의 편성에 의해, 복수의 Z축면에서 다점다색 time-lapse 이미지 취득도 가능합니다. 이미지는 소프트웨어에 의해서 자동으로 이어 맞출 수 있어 광시야 고해상도의 이미지나 3D재구축 이미지를 작성할 수 있습니다.

샘플:키이로쇼우죠우바에의 생식관

• 밝고 선명한 상을 실현하는 광학계

니콘만이 가능한 고효율 광학 설계에 의해, 밝기와 대조가 뛰어나며 선명한 공초점 이미지를 취득할 수 있습니다.

고효율 스캔 헤드와 탐지기

컴팩트하고 니콘의 모든 현미경에 간단하게 장착 가능한 C2+의 스캔 헤드는 탐지기로부터 독립한 구조로, 열이나 노이즈의 영향을 받지 않습니다. 광학적으로 이상적인 원형 핀홀과 고정밀도의 반사경을 이용해, 밝고 고대조로 노이즈가 적은 콘포칼 이미지를 취득할 수 있습니다. 또한 신개발의 스캐너 구동 방식과 니콘 독자적인 보정 기술에 의해, 매초 8프레임(512×512 화소) 및 매초 100프레임(512×32 화소)의 고속 이미징을 실현하고 있습니다.

고성능 대물렌즈

(1) CFI 애퍼크로맷λS 시리즈

니콘 독자적인 나노 크리스탈 코트의 사용에 의한 높은 투과율과 많은 개구수와 긴 작동 거리를 겸비하는 대물렌즈입니다. 자외선으로부터 근적외선으로까지의 폭넓은 파장으로 높은 색수차 보정을 실현하고 있기 때문에, 공초점 이미징에 최적입니다. 특히 LWD 40xWIλS렌즈는 405nm 근적외선까지 색수차를 보정하고 있습니다.

(2) CFI 애퍼크로맷 TIRF 시리즈

표준 커버글라스, 액침(액체에 실험기구를 담그는 것)오일을 이용해 고NA 1.49를 실현한, 니콘 대물렌즈 중에서도 가장 높은 해상도를 자랑하는 대물렌즈입니다. 온도 보정 링에 의해, 23℃~37℃의 온도 변화가 가져오는 차이에 의한 영향을 보정할 수 있습니다.

고정밀 투과 DIC 이미지

C2+는 형광 3채널 동시 관찰, 또는 형광 3 채널＋투과 DIC 이미지의 동시 관찰이 가능합니다. 형광 이미지와 투과 DIC 이미지를 거듭해 맞추는 것으로, 이미지의 이해가 한층 깊어집니다.

• 높은 기능성

이미지 취득으로부터 해석까지 높은 평가를 얻고 있는 이미지 통합 소프트웨어 NIS-Elements C를 사용하여, 현미경과 주변기기를 하나의 소프트웨어로 제어할 수 있습니다. 간단한 조작방법과 해석 기능에 의해 연구를 돕습니다.

멀티 모드 이미지 취득

NIS-Elements C는 현미경과 CCD 카메라를 포함한 주변기기를 동시에 제어하기 위해 공초점, 형광, 전반사 형광(TIRF), 광자극 등의 멀티 모드 이미지 취득과 이미지 처리·이미지 해석·프레젠테이션을 하나의 소프트웨어로 실행할 수 있습니다. 공통화 된 인터페이스와 작업 흐름에 의해 다양한 이미지 취득 시스템을 제어할 수 있습니다.

형광 분리

일반적인 형광 시약이나 형광 단백질의 스펙트럼 프로파일이 미리 등록되어 있습니다. 또 스펙트럼 해석이나 형광 분리 기능이 충실합니다.

• 뛰어난 확장성

C2+는 정립·도립 현미경, 대물 상하동식 현미경, 매크로 현미경 등에 탑재할 수 있습니다.또 스펙트럼 이미징, FRET, FRAP, 광자극, 매크로 관찰, TIRF 관찰 등, 다양한 관찰 시스템과 조합되고, NIS-Elements C소프트웨어로 제어 가능합니다.

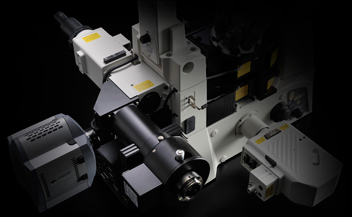

멀티 모드 이미징 시스템 TIRF/포트활성화 C2+

옵션의 TIRF/포트활성화 C2+는, 레이저 TIRF 조명 장치와 포토활성화장치를 일체화한 조명 장치입니다. 형광 1분자의 고S/N비이미징과 광 변환형 형광 단백질의 형광 특성 변화 이미징을 한 대의 현미경으로 실시할 수 있습니다.

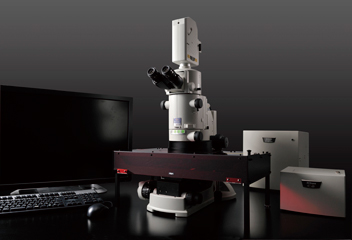

매크로공초점 레이저 현미경 시스템 AZ-C2+

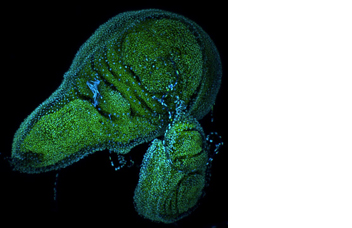

매크로 관찰용의 고NA대물렌즈를 사용하고 1cm이상의 광시야를 one-shot로 취득 가능합니다. 고S/N비로 플레어가 없는 공초점 이미지에 의해, 배아(胚)의 전경이나 세포 집단 등의 매크로 이미지도 4000×4000 화소의 해상도로 미세 구조까지 선명하게 관찰할 수 있어 C2si+에서는 32 채널의 스펙트럼 이미지를 얻을 수 있습니다. 또, 대물렌즈 전환과 zooming 기능에 의해, 매크로 영역으로부터 마이크로 영역까지 연속적으로 관찰할 수 있습니다.

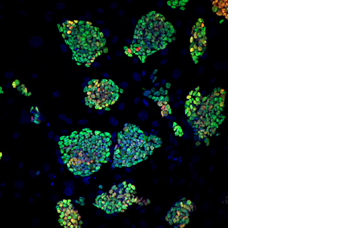

TT2 ES세포                                                                            화상 협력:교토 공예 섬유 대학 명예 교수 야마모토 마사토시 선생님
세포 핵에 편재하는 항 Nanog항체(Cy3),
항 Oct-3/4항체(Alexa488), DAPI의 화상.
촬영 협력:이화학 연구소 발생·재생 과학 종합 연구 센터
동물 자원 개발실 키요나 리루 히로시 선생님
