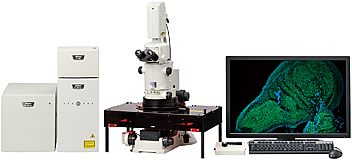

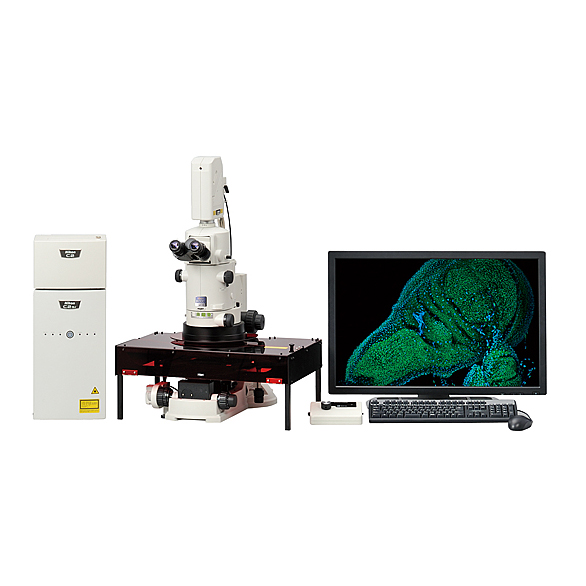

매크로 공초점 레이저 현미경 시스템 AZ-C2＋는 매크로 영역에서의 고정밀 공초점 이미지 취득을 가능하게 했습니다.

광시야면서 전에 없는 고S/N비의 선명한 이미지를 취득할 수 있어 발생생물학의 개체 레벨 관찰이나 조직 절편의 전경 관찰에 최적입니다. 또한 저배율뿐만 아니라 고배율도 한 대의 현미경으로 관찰 할 수 있어, 매크로로부터 마이크로까지 연속되는 관찰을 할 수 있습니다.

지금까지 볼 수 없었던 새로운 매크로 in vivo 이미징의 세계입니다.

아래는 동일한 시료를 AZ-C2+와 낙사 형광 현미경으로 촬영한 이미지의 비교입니다. AZ-C2+는 형광 현미경 사진에서 플레어 성분을 배제한 공초점 원리에 의해 고정밀 이미지를 취득할 수 있습니다.

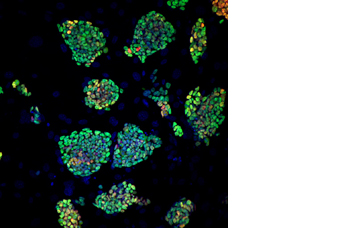

TT2 ES세포                                                                           화상 협력:교토 공예 섬유 대학 명예 교수 야마모토 마사토시 선생님
세포 핵에 편재하는 항 Nanog항체(Cy3),
항 Oct-3/4항체(Alexa488), DAPI의 화상.
촬영 협력:이화학 연구소 발생·재생 과학 종합 연구 센터
동물 자원 개발실 키요나 리루 히로시 선생님

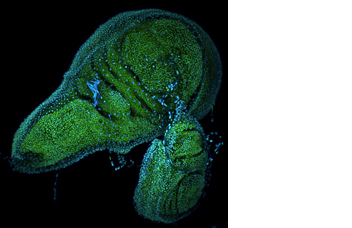

시료:H2B-EGFP를 발현하는 마우스 7.5일 배아(PlanFluor 2x사용)         시료:GFP와 mCherry에서 이중 염색된 제브라 피시의 눈 부분
제공:후지모리 토시히코 선생님※1※2, 시오 고우 선생님※2                  제공:Marine Biology Laboratory 2008 Physiology Course
※1기초 생물학 연구소 발생 생물학 영역 초기 발생 연구 부문
※2이화학 연구소 발생·재생 과학 종합 연구 센터
   동물 자원 개발실 변이 마우스 개발 유닛

• 매크로 공초점 이미지를 one-shot로 취득

매크로 관찰 전용의 고NA대물렌즈를 사용하여, 넓은 범위의 이미지를 one-shot로 취득할 수 있습니다. 1cm이상의 시야로, 성장한 배아나 세포 집단의 동태 관찰이 가능합니다. 또한, 매크로 이미지면서도 시료의 미세 구조까지를 선명히 관찰할 수 있습니다.

·Plan Apo 1X, AZ100광학 줌 4x를 사용하는 경우 대각선 5.3mm의 시야를 얻을 수 있습니다.

일반적인 공초점 현미경에서는 한번의 화상 검색 영역이                  제공:나라 첨단 과학 기술 대학원 대학
AZ-C2+에 비해 작아 복수의 이미지를 타일링해야 합니다.               생물 과학 연구과 분자 발생 생물학
반면 AZ-C2+에서는 1회의 촬영에 대한 시야의                               타카하시 요시코 선생님
이미지를 검색할 수 있습니다.
시료:쥐 혀 절편

시료:토끼 초자 연골 세포(테러 콜라겐 포매 배양 21일                AZ-C2+는 세포 집단의 역동적인 움직임을 시간 경과에 따른
생세포(녹색)과 II형 콜라겐(빨강)                                            변화를 따라 관찰할 수 있습니다.
제공:오사카 대학 대학원 공학 연구과 생명 첨단 공학 전공          ·투과 디텍터는 개발 중이며, 사진은 시제품으로 촬영하였습니다.
생물 프로세스 시스템 공학 영역 기노 오카 마사히로 선생님         시료:닭 배아 단계 4(PlanFluor 2x사용)GAP43-eGFP를 발현
                                                                                         제공:이화학 연구소 발생·재생 과학 종합 연구 센터 초기 발생 연구 팀
                                                                                         나카야 유키코 선생님

• 저배율부터 고배율까지의 연속적인 관찰이 가능

5종류의 대물렌즈에 더하여, 현미경 바디의 zoom 광학계와 공초점을 조합하여 저배율부터 고배율까지의 모든 관찰이 한 대의 현미경으로 가능합니다. 시료의 전경 관찰 등의 매크로 관찰뿐만 아니라 단일 세포의 형태 관찰과 같은 마이크로 관찰까지 연속적으로 관찰할 수 있습니다.

고배율 관찰에 의해 세포의 하나 하나까지 관찰이 가능하게 되었습니다.

시료:인간 유방 암 세포 MDA-MB-231(PlanFluor 5x사용)
제공:오사카 부립 성인병 센터 연구소 생물학 부문 이토 카즈유키 선생님

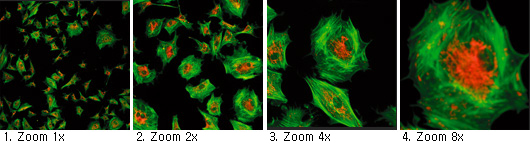

시료:BPAE세포(PlanFluor 5x, C1광학 줌 사용)

• 시료의 심부까지 관찰 가능

AZ-C2＋는 이전의 공초점 현미경에서 곤란했던 심부의 관찰이 가능합니다. 매크로 관찰이나 in vivo 관찰에 있어서 시료의 심부로부터의 형광 신호를 취득할 수 있습니다.

AZ-C2+에 의한 관찰.

붉게 보이고 있는 것은 신경 세포이며 2mm의 심부에 있는 세포도 선명히 관찰할 수 있습니다.
·투과 디텍터는 개발 중이며, 사진은 시제품으로 촬영하였습니다.
시료:닭 2.5일 배아
제공:나라 첨단 과학 기술 대학원 대학 생물 과학 연구과
분자 발생 생물학 타카하시 요시코 선생님

• 용도에 따라 선택할 수 있는 공초점 시스템

니콘 독자적인 설계로 컴팩트하고 공간절약적인 공초점 시스템 C2＋시리즈. AZ100에 장치하여 공초점 시스템 AZ-C2＋로 업그레이드가 가능합니다.

예산과 연구 목적에 따라 3가지 종류로부터 선택할 수 있습니다.

C2＋：표준 모델. 높은 해상도, 밝기, 대조를 자랑하는 타입.

C2si＋ Ready：스펙트럼 탐지기를 추가하는 것만으로, C2si＋로 업그레이드 가능합니다.

C2＋：32채널의 탐지기로 스펙트럼 이미징을 실현하는 고급 지향 모델. 1회의 스캔으로 320 nm의 파장역을 취득할 수 있습니다.

주의:매크로 공초점 레이저 현미경 시스템(Macro confocal microscope system)은 AZ100과 C2+시리즈의 조합입니다.
AZ100M과 A1+시리즈는 사용할 수 없습니다.

제품에 대한 자세한 내용은 C2+카탈로그에 있습니다.
