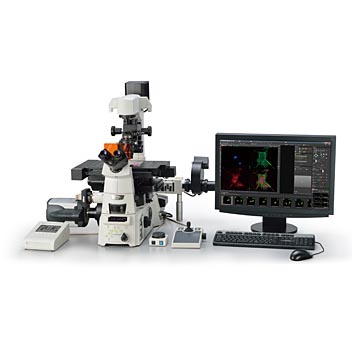

날마다 진보를 계속하는 최첨단 생물학, 의학, 약학 등에 종사하는 연구자를 위해, 모든 연구의 중추를 담당하는 도립 현미경 Ti시리즈 입니다. 이미지 통합 소프트웨어 NIS-Elements와 호환하여 생 세포의 공간 정보나 파장 정보를 취득하는 다차원 time-lapse, HTS/TCS의 고속 촬영, 형광 분자나 조직의 상호 관계를 조사하는 포트활성화 등 다양한 데이터 취득/해석 방법을 제공합니다. 또한, 자동 초점 유지 장치(PFS)를 회전 장치부에 내장하여 더욱 유연하게 활용할 수 있게 된 단계 구조와, 새롭게 개발된 외부 위상차 장치로 구현하는 위상차 이미지 등 니콘만이 가능한 광학 조건을 구현하고 있습니다. 풀 전동 타입의 Ti-E, 메뉴얼 타입의 Ti-U, Ti-S로부터 연구 목적에 따라 선택할 수 있습니다.

• 장시간 동안 안정된 time-lapse 이미지 취득(Ti-E)

장시간 관찰할 때 투약시의 온도 변화에 의한 포커스 차이를 리얼타임으로 보정하는 니콘 독자적인 자동 초점 유지 장치 PFS(Perfect Focus System)는 장시간에 걸치는 고배율 TIRF time-lapse 관찰 등에서도 항상 초점이 바로 잡힌 이미지를 취득할 수 있습니다. PFS 장치를 회전 장치부에 내장한 공간절약 설계에 의해 Ti의 단계 구조를 이용해 2종류의 광학 모듈을 탑재할 수 있습니다.

PFS 원리

액침 대물 렌즈 사용(드라이 타입 대물 렌즈도 사용 가능합니다.)

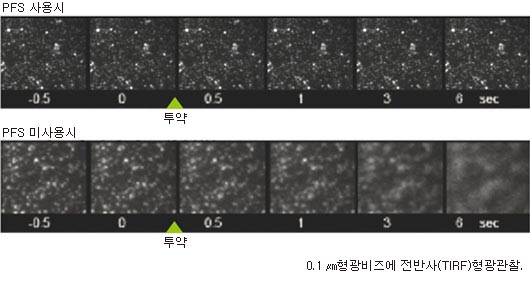

투약시의 포커스드리프트 보정

초점면이 깊이 있어도 포커스를 유지

포커스 드리프트의 보정이 가능한 Z축 초점면의 범위가 넓어졌습니다. 보다 긴 드리프트에서도 보정이 가능해졌기 때문에 보다 정확한 데이터를 구할 수 있습니다.

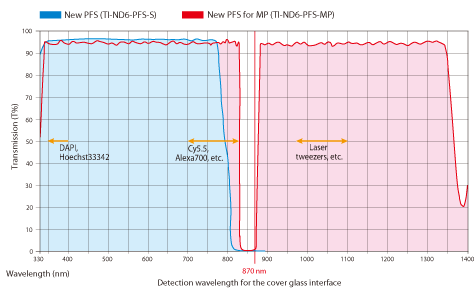

PFS를 이용할 수 있는 색소의 파장 대역을 큰폭으로 확장

PFS를 광원으로 이용하는 LED 파장을 870nm(이전에는 770nm)로 하였으며 필터 특성도 자외선 대역으로 확장하여, 자외선 영역으로부터 적외선 영역까지 밝게 관찰하는 것이 가능하게 되었습니다. 또한 자외선에서 가시광선 파장의 이미징용과 다광자용의 2종류의 PFS를 준비하여 다광자용에서는 880~1300nm 파장역의 이미징으로 포커스 드리프트 보정이 가능합니다.

플라스틱 디쉬나 웰 플레이트도 사용 가능

PFS는 유리뿐만이 아니라, 플라스틱도 사용 가능합니다. 멀티 웰 플레이트를 사용한 throughput(단위시간당 처리량)의 screening 등에 최적입니다.

• 고속 제어＆고속 이미지 취득

형광 필터나 스테이지 등 각종 전동 아이템의 속도를 향상시켜 반응이 빠릅니다. 형광 2색＋위상차의 다점(多点)스크리닝 이미지도 2배 이상의 속도로 취득 가능합니다. 이미지 취득 시간 단축에 의해 생 세포에 손상을 줄입니다.

 고속 XY축 이동                                        고속 필터 교체

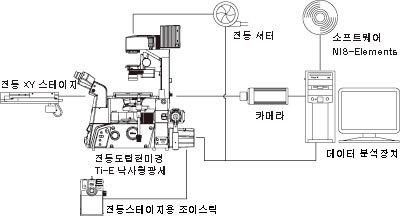

• 시스템 전체를 연동 제어하는 소프트웨어 NIS-Elements

현미경과 카메라, 형광 필터 등 시스템 전체를 연동시켜 제어하는 니콘의 이미지 통합 소프트웨어 NIS-Elements는 신뢰성이 높은 데이터를 구할 수 있고, 다양한 해석 툴도 이용할 수 있습니다. GUI에 의해 실험 순서를 짜는 것도 쉽습니다. 최첨단의 생 세포 연구에 대한 6차원(X, Y, Z, t(시간),λ(파장), 멀티 포인트)의 현미경 이미지 취득 시스템을 구축할 수 있습니다.

• 고NA대물렌즈에 의한 고해상도와 위상차 관찰

위상 링을 대물렌즈가 아닌 현미경 바디에 배치한, 획기적인 외부 위상차 시스템의 개발에 의하여, 위상 링이 없는 고NA대물렌즈에 의한 고해상도의 위상차 이미지 취득이 가능하게 되었습니다. 위상 링이 없는 대물렌즈를 사용하기 때문에 같은 대물렌즈로 형광 관찰이나 광 핀셋을 사용할 수 있습니다. 또 수침대물렌즈를 위상차 관찰에 사용하는 것도 가능합니다.

• 최대 5대의 카메라를 탑재할 수 있는 멀티 포트와 단계 구조

광학 출력 포트로서 왼쪽 포트, 오른쪽 포트 외에 바닥쪽 포트를 갖춘 타입도 있습니다. 또한 옵션의 백 포트나 사이드 포트 경통베이스 장치를 이용해 5대의 카메라나 광학 기기를 동시에 탑재하는 것이 가능합니다.

Ti 독자적인 단계 구조를 이용하면 형광 필터 turret을 2단으로 탑재하여 백 포트와 사이드 포트의 2가지 카메라에 의해서 2가지 파장을 동시에 취득할 수 있습니다. FRET 등의 형광 휘도가 다른 파장도 개별의 카메라로 감도를 조정하여 최적의 이미지를 얻을 수 있습니다.

• 최첨단의 애플리케이션

1분자 이미지까지 파악할 수 있는 TIRF(전반사 조명 형광) 조명 장치는 레이저의 조사각을 기억할 수 있는 전동 장치를 신개발하여 사광 조명이나 형광/TIRF 이미지의 변환도 용이합니다. 또 세포의 특정 부위에 임의의 파장을 조사할 수 있는 포토활성화장치로 형광 단백질의 형광색 변화의 관찰에 의한 신경세포의 마킹이나 분자의 동태 관찰 등이 가능합니다. 그 외, TIRF-포트활성화 조명 장치, 백색광 TIRF 조명 장치 등 다양한 형광 조명 장치를 선택할 수 있습니다.

    Ti-E : 풀 전동의 최상급 현미경. 전동 변환을 고속화. 자동 초점 유지 장치 PFS에 대응.

 (1) 바디 양측면의 조작 버튼

: 형광 필터 블록 변환, 대물렌즈 변환, 대물렌즈의 이동, Z축 조미동 변환, 투과 조명의 ON/OFF등이, 버튼 하나로 재빠르게 조작할 수 있습니다.

 (2) 바디 정면의 VFD 디스플레이와 조작 버튼

: 장착하고 있는 대물렌즈, PFS의 ON/OFF 등 현미경 상태가 화면에 표시되어 한눈에 확인할 수 있습니다.

    Ti-U : 전동 주문제작이 가능한 메뉴얼 현미경.

(1) 전동화에 의한 시스템 업

연구 용도에 따라 필요한 부위만을 전동화하는 것이 가능.

(2) 레이저 조명 관찰

레이저 안전 inter-lock 기능 내장.

레이저 조명 장치를 사용한 TIRF나 PA-GFP등의 관찰이 가능.

(3) 높은 확장성 구입 다음에도 옵션의 사이드 포트 경통베이스 장치나 백 포트 추가 가능.

    Ti-S : 가격 퍼포먼스가 뛰어난 메뉴얼 현미경

(1) 하이 코스트 퍼포먼스

고급기와 동등의 기능성 및 확장성을 갖춘 니콘의 자신작.

6V30W, 보다 합리적인 현미경 시스템을 실현.

(2) 특정의 용도에 사용하는 분에 최적·세포 배양용(IVF).

배양 세포의 촬영용.
