투과   반사

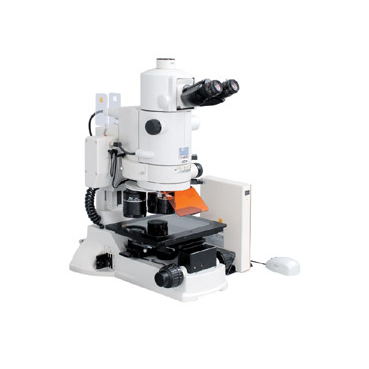

상품명 : AZ100M
카테고리 : 다목적 줌 현미경 / Multi-Purpose Zoom Microscope
기능옵션
카달로그 : 201306261853294911.pdf


광시야·긴 작동 거리를 가지는 실체 현미경과 고분해로 세밀한 관찰 이미지를 자랑하는 금속 현미경의 특징을 양립.

한층 더 PC와 디지털카메라와의 연동에 의한 정확하고 효율적인 이미지 취득을 실현한 MULTIZOOM AZ100M.

수직으로 보는 매크로 이미지 취득이 가능한 줌 광학계.

5~500배의 광범위한 관찰 배율.

매크로 영역에서의 고분해·고대조인 관찰을 실현.

  • 반사/투과 미분 간섭 관찰을 포함한 다양한 관찰 방법으로 대응.
  • intelligent 회전장치에 의해 대물렌즈의 배율 정보가 검출 가능.
  • 줌 변경, 스테이지 상하동의 전동 조작, 외부 통신이 가능.
  • PC나 현미경용 디지털카메라 제어장치 「DS-L2」「DS-U2」와 통신이 가능.

같은 축 조명 장치의 장치 배율 1.25x를 포함.


  • NIS-Elements와도 연동 가능한 각종 전동 제어 장치

이미지 통합 소프트웨어 NIS-Elements와의 연동

각 전동 제어 장치는 이미지 통합 소프트웨어 「NIS-Elements」로부터 컨트롤 하는 것이 가능합니다.

특히, 전동 상하동기능과 「NIS-Elements」의 EDF 기능(옵션)과 함께 초점면이 다른 이미지를 합성하고 간단하게 전초점 이미지를 작성할 수 있습니다.

또, intelligent 회전장치나 줌 변경과 연동하는 것으로 관찰 배율의 변경과 동시에 측정이나 스케일 표시에 필요한 배율 정보를 자동적으로 변경합니다.



외부로부터 컨트롤이 가능한 전동 제어 장치

줌 변경, 스테이지의 상하동에 의한 초점 조작은 「AZMC 콘트롤러」를 이용하여 전동 조작이 가능합니다.

·「AZ-HRC 핸드 리모콘」으로 줌 변경와 초점 조작을 손안에서 실시할 수 있습니다.

·「AZ-FSW 풋 스위치」는 현미경 관찰시 양손이 모두 쓰고 있더라도 발로 줌 변경과 초점 조작을 실시할 수 있습니다.

·「AZ-PCR 포트 릴리즈」는 발 밑에 둔 스위치로부터 현미경 이미지를 얻을 수 있습니다.


  • AZ100M

PC와의 통신이 가능한 intelligent 회전장치

AZ100M에서는 외부 통신이 가능한 intelligent 회전장치(AZ-NPI 상태 검출 3구멍 회전장치)를 탑재.

대물렌즈의 배율 정보를 PC나 현미경용 디지털카메라 제어장치 「DS-L2」「DS-U2」와 통신하여, 현미경 이미지를 측정하고 있을 때에 대물렌즈를 변경해도 적절한 배율 정보로 자동적 변경 가능합니다.

정확하고 효율적인 이미지 취득, 측정, 스케일 표시가 가능합니다.


  • 현미경 컨트롤 윈도우(AZ-Pad)

A:대물 렌즈 배율
B:줌 배율
C:관찰 방법
D:콘덴서(저배율/고배율)
E:전동 상하동
F:필터 블록(AZ-FL FL 조합 시)


  •  수직으로 매크로 관찰



  AZ100 이미지                     실체현미경 이미지

기울기가 없는 수직 관찰에 의해 실체 현미경으로는 얻을 수 없었던 매크로 영역 바로 위부터의 현미경 관찰이나 이미지 취득이 가능합니다.


  • mono 줌 광학계의 구조

실체 현미경은 구조상 이미지 취득 시에 경사 방향의 이미지가 촬영되지만, AZ100에서는 기울기가 없는 이미지으로, 또한 고분해·고대조인 이미지를 취득할 수 있습니다.


  • 광범위한 관찰 배율

1~8×의 8×줌 내장의 AZ100와 3구멍의 회전장치로 세계 최고 레벨의 배율비에 의한 관찰이 가능합니다. 대물렌즈는 0.5×, 1×, 2×, 4×, 5×의 5 종류가 있고, AZ-W 10×접안 렌즈와 함께 최고 5~500×의 배율로, 저배율부터 중고배율까지 AZ100 하나로 모두 가능합니다. 또, 줌 노브에는 클릭 기구를 탑재하고 있기 때문에, 간단하게 정수 배율을 세트 할 수 있습니다.


  • 구경 조리개를 표준 장비



육안 관찰뿐만이 아니고 디지털카메라로 하는 이미지 취득 시에도 유효한 조리개를 표준 장비와 샘플에 맞추어 상의 대조나 초점심도를 자유롭게 바꿀 수 있습니다.


  • 뛰어난 조작성

경각경통

0~30°의 경각경통을 표준 장비로 하여 관찰자의 체격이나 관찰 자세, 피검물 높이 등에 맞추어 최적의 눈높이를 얻을 수 있습니다. 쌍안부와 직통부의 광로 전환비는, 이미지 취득에 최적인 100:0/0:100으로 모니터에 이미지를 비추면서 육안 관찰이 가능한 100:0/20:80의 2종류의 선택을 할 수 있습니다.

스탠드

강성이 높은 전용 스탠드를 신개발하였으며, 반사 조명 관찰용과 반사·투과 조명 양용의 2종류가 있습니다. 고배율에 의한 관찰에도, 흔들림이 없는 안정된 현미경 관찰이나 이미지를 얻을 수 있습니다.

더블 focusing 시스템

사용 상황에 맞추고, AZ바디부와 스테이지부 양쪽 모두에 의한 초점 조작이 생깁니다. 바디부에 85mm, 스테이지부에 10mm의 스트로크로, 높이가 있는 피검물의 관찰도 가능하며, 스테이지부에 의한 초점 조작은 샘플 위로 손을 뻗는 일 없이 편한 자세로 실시할 수 있습니다.

전용 스테이지

반사 조명 전용 스테이지와 반사·투과 조명 양용 스테이지 2종류가 있습니다. 3개의 판으로 이루어진 스테이지 구조에 의해 고배율에 의한 관찰시라도 안정된 조작을 실현할 수 있으며, 중량이 있는 공업 샘플에도 뛰어난 내구성으로 사용하실 수 있습니다.
