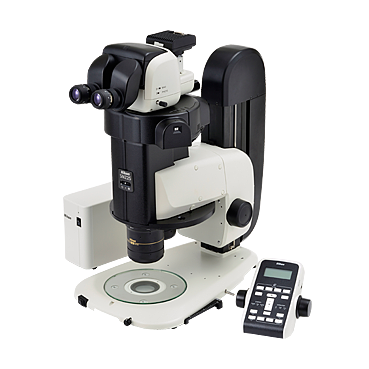

상품명 : SMZ25 / SMZ18
카테고리 : 실체 현미경 / Stereoscopic Zoom Microscope
기능옵션
카달로그 : 201306281013138248.pdf


획기적인 진화를 이룬 시리즈 최고의 실체 현미경.

그동안의 실체 현미경을 훨씬 뛰어 넘어 최대 줌 비율 25:1, 높은 해상력, 밝은 형광상을 겸비한 실체 현미경을 신개발 하였습니다. 넓은 시야와 미세한 구조를 관찰하는 해상력을 양립해, 다양한 필요성에 부응합니다.



SMZ25                                                                             SMZ18
SMZ시리즈 최고의 해상력과 확대/축소 배율을 실현한         높은 광학 성능과 비용 성능을 양립한 수동 줌 내장 모델.
전동 줌 내장 모델.

SMZ25 SMZ18
타입

전동 줌식 실체현미경

수동 줌식 실체현미경

가능관찰기능

명시야/암시야/형광/간이편광

명시야/암시야/형광/간이편광

줌 비율

25:1

18:1

줌 배율범위

0.63x~15.75x

0.75x~13.5x

최고배율

315x※1

270x※1

최대 시야

Φ70mm※2

Φ59mm※2

대물렌즈 최대 개구수(NA)

0.312※3

0.3※3

※1:SHR Plan Apo 2x/C-W 10x사용    ※2:SHR Plan Apo 0.5x/C-W 10x사용    ※3:SHR Plan Apo 2x사용


  • 세계 최고의 확대/축소 배율과 고 정밀도

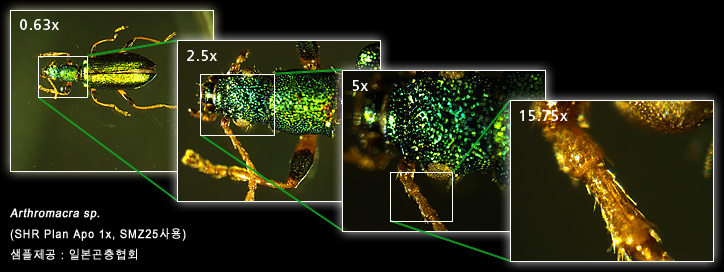

다이나믹한 줌 비율 25:1(SMZ25)


SMZ-25혁신적인 줌 광학계 Perfect Zoom System에 의해 줌 비율 25:1(줌 범위 0.63x~15.75x, SMZ25)을 세계 최초로 달성했습니다(2013년 5월). 1배 대물 렌즈의 단독 사용시에도, 35mm디쉬 전체에서 미세 구조까지를 선명하게 포착됩니다.

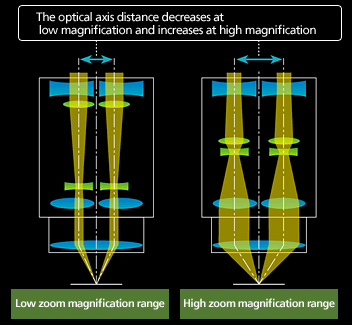

Perfect Zoom System에 의한 고정 줌 비율(SMZ25)


줌 변화에 연동하여 광축 간 거리가 연속적으로 변화하는 기구의 사용하였으며, 세계 최고 등급의 최대 개구 수(NA)와 확대/축소 배율의 양립을 가능하게 했습니다.
좌우 대칭의 광학 설계에 의해, 두 눈 동시에 높은 개구 수를 가지면서도 자연스러운 입체감 있는 상을 가져올 수 있습니다.

실체 현미경의 영역을 넘어선 압도적인 해상력(SMZ25, SMZ18)

신개발된 고성능 대물 렌즈"SHR Plan Apo시리즈"에 의해 줌 최대시에 1100LP/mm(실측 값, SHR Plan Apo 2x사용)의 높은 해상력을 실현하였습니다. 저 배율 대물 렌즈 사용으로 시야 주변까지 밝은 관찰이 가능하고 윤곽 까지 선명한 관찰상을 가져올 수 있습니다.





해상력 차트에 의한 해상도의 비교

SMZ25                                                    기존 실체현미경

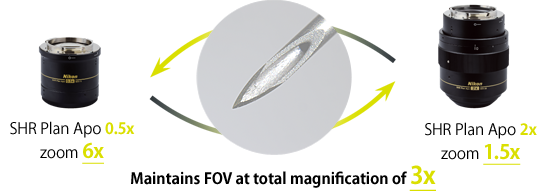

심리스(seamless) 관찰을 지원하는 오트 링크 줌 (SMZ25)


대물 렌즈를 바꾸면, 지금 보고 있는 시야를 유지하도록 자동으로 줌 배율이 조정됩니다. 저 배로의 전체 규모 파악과 고 배로 세부 관찰의 전환을 항상 연속적으로 실시할 수 있습니다.



  • 밝은 높은 콘트라스튼 형광상(SMZ25, SMZ18)

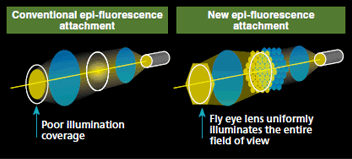

저 배율에서도 밝고 얼룩이 없는 형광상



형광 조명 장치에 실체 현미경의 광학계와 최초로 플라이 아이 렌즈를 사용하여 시야 주변까지 골고루 조명할 수 있게 되었습니다.

S/N비에 뛰어나고 임펙트 있는 형광상

이전의 실체 현미경에서 관찰하기 어려웠던 세포 분열의 모습이나 미약한 형광도 관찰이 가능하게 되었습니다.

(1)줌 바디 광학 성능이 대폭 상승
줌 렌즈에 단파장 영역 투과율이 높으며, 자가 형광이 적은 초석재를 사용함으로써 신호의 향상과 노이즈 감소에 성공하였습니다.

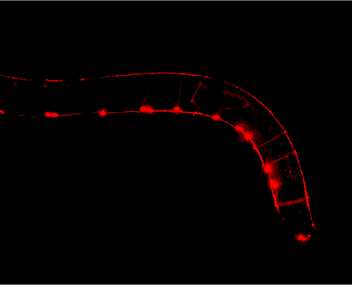

뉴런에 RFP가 발현한 선충의 형광 화상.
이전의 실체 현미경에서는 어려웠던 선충의 신경 돌기도 선명하게 보입니다.
(SHR Plan Apo 2x, 줌 배율 15.75x, SMZ25사용)
이미지 제공:사이타마 대학 뇌 과학 융합 연구 센터 나카이 준이치 선생님 안도 케이코 선생님


  • 간단·편리한 디지털 이미징(SMZ25, SMZ18)

소프트웨어나 카메라 컨트롤 유닛을 조합하여 효율적으로 이미징

SMZ25, SMZ18은 이미지 통합 소프트웨어 NIS-Elements와 카메라 컨트롤 유닛 DS-L3또는, DS-U3과 함께 대물 렌즈 등 각종 현미경 정보의 검출이나 전동 장치의 현미경 작업을 할 수 있으며 효율적으로 이미징을 할 수 있습니다.

(1) 화상 통합 소프트웨어 NIS-Elements와 조합

라이브 영상의 표시·촬영으로부터 고도의 화상 처리·해석까지 모두 PC로 컨트롤이 가능하며 보다 고도의 다양한 디지털 이미징을 제공합니다.

(2) 멀티 칼라

복수의 형광 파장이나 관찰 방법을 조합해 촬영한 후 이를 하나의 이미지로 합쳐 불러올 수 있습니다.

각 세포를 GFP(녹색)과 RFP(빨강)를 발현시킨 초파리 배아
(SHR Plan Apo 2x, 줌 배율 8x, SMZ25사용)
이미지 제공:Max V. Staller, Ph.D., Clarissa Scholes, and Angela DePace, Ph.D., Harvard Medical School

(3) 타임랩스

이미지 촬영의 간격, 횟수, 전체 시간을 설정하여 시간 경과적인 변화를 쉽게 촬영할 수 있습니다.


칼슘 이미징:제브라 피시의 신경 내부에서 발현한 GCaMP형광상의 타임랩스 이미징. 신경 세포의 발화가 관찰된다(화살표). 마지막 프레임에서는 신경 세포의 클러스터 전체가 발화해 있는 모습도 보여 준다(*표시).
(SHR Plan Apo 2x대물 렌즈, 확대/축소 배율 9x, SMZ25사용)
이미지 제공:Joe Fetcho, Ph.D., Cornell University

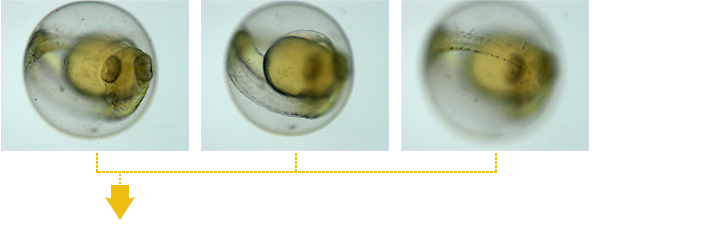

(4) EDF(전 초점 사진)작성

초점이 다른 이미지를 복수 촬영하여 전체에 초점이 맞는 한장의 이미지나 3D상을 만듭니다.


초점이 맞는 영역만 뽑아내어 전체에 초점이 맞는 한장의 이미지를 작성
제브라 피시 배아(OCC관찰)(SHR Plan Apo 2x, 줌 배율 3.4x, SMZ25사용)
이미지 제공:이화학 연구소 뇌 과학 종합 연구 센터 발생 유전자 제어 연구 팀 카키누마 히사야 선생님

Digital Sight Series DS-L3과 조합

컴퓨터와 모니터가 없는 환경에서도 대형 터치 패널에 간단히 조작하여 재빠르게 이미지를 촬영할 수 있습니다. 확대/축소 배율에 따라 눈금 막대가 자동적으로 연동되는 스케일바 기능, 관찰 방법마다 최적의 촬영 상황을 설정할 수 있는 장면 모드를 지원하는 등 실체 현미경에 디지털 이미징을 제공합니다.






각종정보검출/제어대응표                                                                         ◎:정보검출・제어가능 ◯:정보검출가능



SMZ25

SMZ18



전동 포커스 유닛・전동형광장치(컨트롤 포커스A)

매뉴얼 포커스 유닛・매뉴얼형광장치(릴레이 박스+컨트롤박스B)



DS-L3 NIS-Elements DS-L3 NIS-Elements

줌 배율

포커스

-

-

대물렌즈(리볼버 부착시)

투과LED조명스텐드(ON/OFF, 광량조절)

형광용조명장치(광량조절)

형광필터교환




  • 쾌적한 작업에서 작업 효율 향상

간단하게 조작이 가능한 OCC조명(SMZ25, SMZ18)

LED투과 베이스에는 OCC조명(니콘 독자적인 사광 조명)이 내장되어 있습니다. 유리 기판이나 필름 등의 투명 샘플의 패턴이나 스크레치, 제브라 피시 배아의 표면 등에대한 대조를 강조하여 관찰할 수 있습니다.

제브라 피시의 배아(SHR Plan Apo 1x, 줌 배율 5x, SMZ18사용)
이미지 제공:사이타마 대학 뇌 과학 융합 연구 센터 교수 나카이 준이치 선생님.

OCC조명이란?

Oblique Coherent Contrast의 약어로, Nikon이 개발한 사광 조명. 바로 밑에서부터 빛을 보내는 일반 투과조명과 달리 사선 방향에서 빛을 보내는 것으로 무색 투명한 표본의 구조의 대조를 높인 조명 방법입니다.

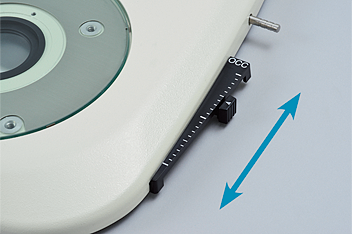

슬라이드 레버를 앞뒤로 움직이는 간단한 조작법. 눈금부가 있어 조절이 쉬우며, OCC사광판의 삽입 방향이 전방/후방의 두가지로 콘트라스트가 있는 방법을 바꾸어 관찰할 수 있습니다.











편리함을 추구한 리모콘(SMZ25)

줌 및 포커스를 전동화 하여 접안 렌즈를 들여다보면서 작업을 할 수 있습니다. 포커스 노브가 좌우 양쪽에 붙어 있으므로, 아무 손으로나 작동을 할 수 있습니다.

이미지 촬영에 최적인 수직 관찰로의 전환(SMZ25, SMZ18)

상태 검출 리볼버 P2-RNI2를 사용할 때 간단한 조작으로 입체관찰 모드와 수직관찰 모드로 바꿀 수 있습니다.
