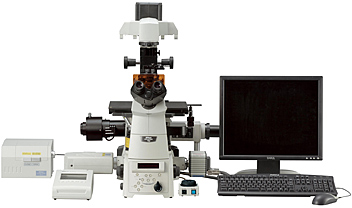

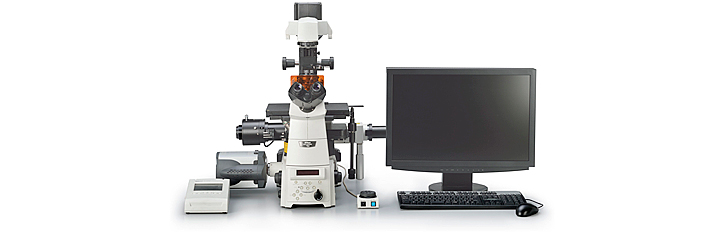

새로 개발된 전동 구동 방식 레이저 TIRF 조명 유닛은 레이저 입사 각도 조절, 셔터 제어 및 형 여기(Excitation )광을 리모트 패드 또는 NIS-Elements 소프트웨어로 전환할 수 있다.레이저 입사각을 저장하여 리모트 패튼의 원터치로 쉽게 재생할 수 있다. 형광 여러 파장의 TIRF 이미지를 번갈아가면서 시간간격(TimeLapse) 기록을 할 수 있다.

매우 높은 신호 대 잡음비는 단일 분자의 관찰을 가능

니콘의 레이저 TIRF 이미징 시스템에 의해 생성된 매우 높은 S/N비는 단일 분자를 관찰을 가능하게 하였다.
니콘의 독자적인 노이즈 터미네이터 메커니즘과 시스템 덕분에 높은 S/N 비에 대단한 반사 형광 이미지를 생산할 수 있다

형광 수용체 이미지

정규 분포

분자 역학

시료 : YFP 태깅된 처음 심기 내의 분산된 해마 신경 세포에서 신경 전달 물질 발현 수용체
이미지 제공 : Dr. Chieko Nakada, Kyoto University, Co-researcher: Professor Shigeo Okabe, Tokyo Medical and Dental University

○ 시야의 가장자리까지의 밝은 이미지를 얻을 수 있다.

○ 고 성능 형광 카세트 홀더는 각각의 레이저 파장에 대한 광 축의 이동 등록의 가능성을 제거한다.

○ Ti 시리즈 현미경의 여러 층으로의 확장성 구조로 레이저 핀셋(Laser Tweezers)과 같은 다른 여러 모듈을 동시에 장착이 가능하다.

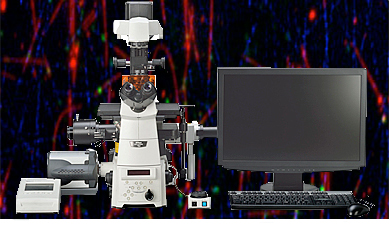

TIRF + C2Plus 시스템 (멀티 모드 이미징 시스템)

동일 영역 멀티 모드, 멀티 각도 보기

TIRF + C2Plus 시스템은 레이저 전 반사 형광현미경(TIRF) 및 공 초점(Confocal) 및 반사 형광과 멀티 이미징할 수 있습니다.
이러한 구성은 세포 막에서의 이벤트 조사 직후 세포 내부 단계적인 깊이에 따라 일어나는 이벤트를 단계적으로 연구하기 위한 능력의 강력한 도구될 수 있다.

공 초점 이미지

전 반사 형광 이미지

표면 반사 건섭 차(SRIC) 이미지

니콘의 높은 개구수(N.A.)의 TIRF 대물렌즈는 커버글라스와 시편의 경계면에 인접하여 소멸파를 생성된을 가능하게 한 TIRF로 임계각(θc)보다 큰 입사각에 레이저 조녕을 입사할 수 있습니다. 소멸파는 시료의 수 백 나노미터에 도달하면 에너지가 기하 급수적으로 감소한다.
니콘의 레이저 TIRF 시스템은 커버 글라스에 접촉면의 얇은 단에서 단 분자를 여기 시키는데, 이 소멸파를 이용한다. 시료는 소멸파를 넘어서 여기가 되지 않기 때문에, 이 이미징 시스템은 매우 높은 신호 대 잡음 (S/N) 비로 형광 이미지를 획득할 수 있다.

이러한 대물렌즈는 커버 글라스의 두께와 온도 변화에 대한 보정 링을 통합한 세계 최초의 오일 이머젼 방식 대물렌즈이다. 그 보정 고리를 회전시킴으로써, 연구자들은 쉽게 커버 글라스 두께 차의 영향과 오일 이머젼의 굴절률에서의 온도에 의해 유발된 변화에 따른 이미지 품질에 구면 수차의 부정적인 영향을 제거할 수 있다. 렌즈는 23℃ (실온)에서 37℃ (생리적인 온도)의 범위에 대해 보정되었다. 또한, 이러한 대물렌즈는 미세 간섭 차(D.I.C.), 반사 형광 공 초점 및 디컨볼루션(Deconvolution) 이미징에서 환상적인 이미지를 제공하고 레이저 핀셋을 이용하여 여러 응용 중에 강한 트래핑 능력을 제공한다.

표면 반사 간섭 차(SRIC) 방법은 전 반사 형광(TIRF)의 전환 이전 초점을 나타나게 할 수 있다

세포가 유리에서 떨어져있는 경우 TIRF 관찰할 수 없습니다. 니콘의 독자적인 표면 반사 간섭 관찰에서는 유리 접착면을 검게 관찰할 수 있기 때문에 TIRF 관찰 앞에 세포 접착의 유무를 확인하는 것이 가능합니다. 여기 광을 조사하지 않기 때문에 시료의 손상이 적고, 포커싱도 여유있게 할 수 있습니다. 레이저 TIRF와 백색광 TIRF의 전환도 필터 터렛을 전용 필터로 바꾸는 간단한 작업입니다.

레이저 TIRF 이미지

SRIC 이미지
