갈바노스캐너에 초고속 레조넌트스캐너를 탑재한 A1R＋는 세포내 동태등을 파악할 수 있게 합니다.

• 하이브리드 스캐너를 이용한 광자극 동시 이미징

A1R＋는, 고해상도 이미징을 가능하게 하는 제어갈바노스캐너와 초고속 공명스캐너를 탑재한 하이브리드 스캐너. 초고속으로 이미지 취득과 광자극에 대응해, 세포내의 동태와 이와 관련한 해명을 실현합니다.

Yellow Cameleon 3.60을 발현시킨 HeLa세포를 457 nm의 레이저를 여기로 청색 형광과 황색 형광으로 이미징 하면서, 히스타민 자극하여 세포 내의 칼슘 이온 농도 동태를 관찰했습니다. 이미지는 CFP의 청색 형광을 초록색으로, YFP의 황색 형광을 적색으로 표현하고 있습니다. 차트의 가로축은 시간, 세로축은 형광 강도(픽셀 강도)를 나타냅니다. 그래프의 녹색선은 ROI부분의 CFP에서 발하는 청색 형광(이미지는 초록색으로 표현)의 강도 변화를 나타냅니다. 적색선은 ROI부분의 YFP에서 발하는 황색 형광(이미지는 빨간 색으로 표현)의 강도 변화를 나타냅니다. 칼슘 이온 농도가 높아질수록 Yellow Cameleon 3.60내의 CFP와 YFP의 분자 간 FRET효율이 높아져 CFP의 발광 강도가 저하하고 YFP의 발광 강도가 향상됩니다.
이미징용 레이저 파장:457 nm, 이미지 크기:512×512 pixels, 30 fps(레조넌트 스캐너 사용)

촬영 협력:홋카이도 대학 전자 과학 연구소 사이 토오 켄타 선생님, 나가이 켄지 선생님

하이브리드 스캐너

공명스캐너 부분과 갈바노스캐너 부분이 있고, 용도에 따라 스캐너를 자유롭게 선택하는 하이퍼 선택기를 장비하는 기구.

• 초고속 레조넌트스캐너

A1R＋는 갈바노스캐너와 7.8kHz의 높은 공진 주파수를 가지는 레조넌트스캐너를 탑재한 하이브리드 스캐너입니다. 세계 최고 속도인 초당 420 프레임(512×32 화소)으로 초고속 이미지 취득과 광자극이 가능합니다. 또, 갈바노스캐너에 비해 시야를 약 5배 넓게 관찰할 수 있습니다. 독자적인 광학식 pixel clock(1pixel을 그리는 시간) 생성 방식에 의해 흐트러짐이 없는 고화질을 제공하며, 광fiber 통신에 의한 데이터 전송 시스템은 최고 4Gbps 데이터 전송이 가능합니다.

쥐 혈관에 Tetramethyl Rhodamine와 Acridine Orange를 정맥주사하여 120 fps(8 ms/frame, 레조넌트 스캐너 사용)에서 관찰했습니다.
빨강:혈관, 초록:핵. 화상은 8 ms각 이미지를 바둑판 표시한 것으로, 혈관 안을 백혈구(화살표)가 이동하는 모습을 나타냅니다.
화상 제공:도쿄 대학 순환기 내과 과학 기술 진흥 기구 사키가케 니시무라 사토시 선생님.

• 갈바노스캐너에 의한 고해상도 이미징

A1＋의 갈바노스캐너는 최대 4096×4096 화소의 고해상도 이미징이 가능합니다. 한 층 더 나아가 신개발의 스캐너 구동 방식과 샘플링 방식, 니콘 독자적인 보정 기술을 접목시켜, 매초 10프레임(512×512화소)의 고속 이미징을 실현했습니다.

• 형광 수율 및 이미지 S/N비가 향상된 고화질

업계 처음으로 다이크로미러에 저 각도 입사 법을 사용하여 평균 투과율 98%, 형광 수솔 30% 인상을 실현했습니다.

사각형이던 연속 가변 핀홀에 업계 처음으로 정 육각형을 사용하여 더욱 밝은 상을 얻을 수 있습니다.

형광 포톤을 검출한 뒤의 신호 처리 회로의 신호 낭비를 막기 위해, 영상 신호 처리 회로에 니콘의 독자적인 신호 적분 방식 DISP(Dual Integration Signal Processing) 기술을 접목시켜 전기적 효율을 높였습니다. 이로 인해, 매우 높은 S/N비의 전기신호를 얻을 수 있습니다.

• 밝고 선명한 이미지를 얻을 수 있는 VAAS 핀홀장치

VAAS(Virtual Adaptable Aperture System)는 핀홀지름을 줄이지 않고 이미지의 밝기를 유지한 채로 플래어 빛을 없애는 것이 가능한 새로운 공초점현미법입니다. 이전보다 밝고 플래어가 적은 이미지 취득이 가능합니다. 이미지 취득 후에 디콘볼루션(초점이 빗나가거나 흔들린 것을 보정)에 의해서 실제와 비슷한 섹셔닝을 변경할 수 있습니다.

• 스펙트럼 이미징

스펙트럼 이미지 고속 취득

32ch스펙트럼 이미지를 0.6초 만에 취득합니다(512×512 화소). 또한 512×32화소의 경우에는 초당 24프레임의 고속 스펙트럼 이미징이 가능합니다.

정확하고 고속의 형광 분리

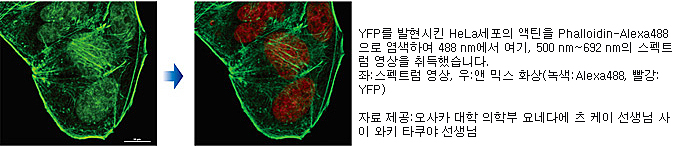

정확한 스펙트럼 형광 분리에 의해, 근접형광분리와 자가형광제거에 위력을 발휘합니다. 또한 뛰어난 알고리즘과 고속 데이터 처리 기술에 의해 이미지를 취득하면서 리얼타임의 형광 분리가 가능합니다.

4레이저 동시 주사

최다 9색 레이저로부터 4가지의 색을 선택해, 동시 주사에 의한 광대역 스펙트럼 이미징이 가능합니다.

V필터 기능

사용하는 형광 파장에 맞추어 32채널 중에서 임의의 파장 대역을 자유롭게 합성해, 사용자 독자적인 필터를 최대 4개까지 제작할 수 있습니다.

• 다양한 애플리케이션이 간단 조작으로 실현

전용 소프트웨어 NIS-Elements C는 공초점 현미경 시스템과 주변기기를 간단한 조작으로 집중 제어할 수 있습니다. 각종의 해석 기능도 갖추고 있습니다.

도립현미경 Ti-E에 A1＋/A1R＋와 TIRF 장치, 초해상 현미경 시스템 N-SIM, N-STORM, 퍼펙트 포커스 시스템 등을 동시에 탑재할 수 있습니다. 모든 시스템을 니콘의 공통 소프트웨어로 제어하고 다양한 각도로 세포를 분석할 수 있습니다.
