이전의 정립현미경의 틀을 넘은 기본 성능의 향상과 시스템업 자유도의 확대를 실현한 생물 현미경의 새로운 정점. 생물 과학·의학 분야 연구 미래에 새로운 가능성을 펼칩니다.

• 전동과 메뉴얼：Ni-E와 Ni-U

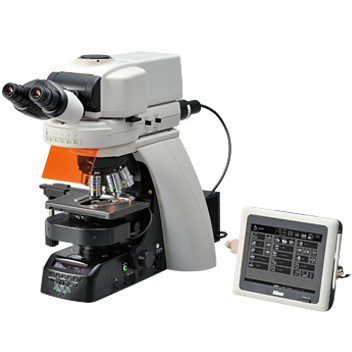

현미경의 조작과 제어의 모든 것을 전동화한 풀 전동 모델 Ni-E

관찰에 관련되는 조작은 미리 설정한 대로 자동적으로 움직여, 현미경 조작의 수고를 덜어줍니다. 또 포토활성화장치이나 공초점 시스템 등, 다양한 장치를 연동시켜 시스템 확장의 핵심이 되는 전동 모델입니다.

(1) 전동 현미경으로서의 기본 기능

·에르고경통과 스테이지 핸들 높이 조정 기구 등에 의한 자연스러운 관찰 자세

·조작부를 손 주변으로 집중시켜 스위치 모양에도 구애된 3D 인체공학 디자인으로 조작성이 향상

·전면부의 스위치로 관찰 방법을 변경

·현재의 현미경 설정을 간단하게 확인할 수 있는 상태 디스플레이

·고정밀의 전동 포커스를 탑재

(2) 시스템의 핵심으로서의 특징

·시스템 확장성을 지지하는 단계 구조와 안정된 바디

·다양한 전동 액세서리를 자유롭게 조합 가능

·다광자 레이저 현미경과의 최적화(광학계·액세서리)

·초점조정기구는 스테이지 상하동타입과 대물렌즈 상하동타입 2개로부터 선택 가능

배율 변환에 연동한 자동 조절 기능         관찰 모드 변환 스위치                         고정 밀도 Z포커스 기구

메뉴얼 모델 Ni-U

관찰이나 디지털카메라 촬영을 주목적으로 한 표준기. 디자인으로부터 조작성까지 새롭게 하여, 한층 더 사용하기 쉽게 되었습니다. 또한 단계 구조로 형광 장치나 포토활성화장치의 동시 탑재를 실현. 전동 형광 장치 등의 전동 액세서리의 탑재도 가능합니다.

·에르고경통과 스테이지 핸들 높이 조정 기구 등, 자연스러운 관찰 자세에의 배려

·시스템 확장성을 지지하는 단계 구조와 안정된 바디

·각종 전동 액세서리(전동 nosepiece 회전장치, 전동 형광 장치, 전동 셔터)가 탑재 가능

Ni-U(에르고 경통의 조합)

• 최고의 광학 성능을 추구

기본 성능의 향상

현미경 바디의 기능이나 성능뿐만이 아니라, 광학 성능의 핵심이 되는 대물렌즈에도 주목하여, 새롭게 CFI 플랜 애퍼크로맷λ 시리즈를 개발했습니다. 코팅 방법 등 모든 것을 재검토하여, 초저굴절률을 자랑하는 나노 크리스탈 코트를 현미경의 대물렌즈에 처음으로 사용하여 보다 밝고 고대조인 현미경상을 제공합니다.

고성능 대물렌즈를 개발.

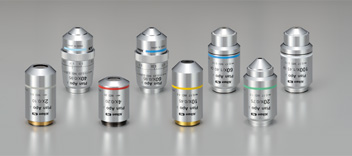

(1) CFI 플랜 애퍼크로맷λ 시리즈

·니콘 독자적인 나노 크리스탈 코트를 사용.

·장파장 영역으로의 투과율 향상.

·고NA 및 435nm~850nm까지의 광범위 파장의 색수차 보정 등에 의해, 명시야·미분 간섭은 물론 형광 관찰에도 위력을 발휘.

·다색 형광 관찰에 의해 어느 파장에서도 밝고 선명한 이미지를 취득.

·투과율 향상에 의해 약한 여기빛에서도 밝은 상을 얻을 수 있어 샘플 손상을 저감.

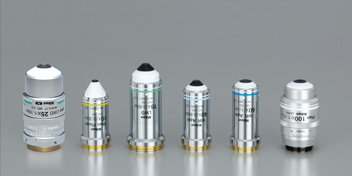

(2) 수침대물렌즈 시리즈

·긴 작동 거리와 세계 최고 클래스의 고NA를 실현해, IR대역으로의 뛰어난 투과율을 자랑하는 렌즈.

·CFI 애퍼크로맷 40×W NIR, 60×W NIR는 850nm까지의 축상(軸上) 색수차를 보정해, 두께가 있는 시료의 미세 구조도 IR-DIC관찰로 고해상도 취득.

·CFI75 애퍼크로맷 25×W MP, 100×은 1.10의 고NA, 2.0mm이상의 긴 작동 거리를 실현하여 적외선으로부터의 색수차가 양호하게 보정되어 다광자 여기 관찰에 위력을 발휘.

·관찰 심도에 의한 구면 수차도 보정하는 보정 링을 사용하여 높은 적외선 투과율과 함께 두께가 있는 표본의 심부도 양호하게 관찰 가능.

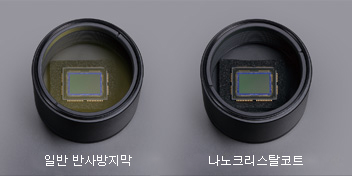

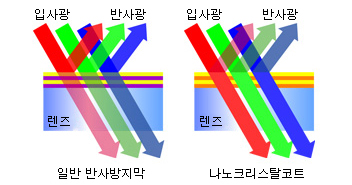

(3) 나노 크리스탈 코트

반도체 제조 장치의 투영 렌즈에 사용되고 있는 나노 입자막을 응용한 초저굴절률 코팅 기술로, 니콘 카메라의 교환 렌즈에도 적용되고 있습니다. 나노 스케일의 입자를 이용해 밀도가 낮은 막을 형성하는 것으로, 지금까지 없었던 매우 높은 반사 방지 효과를 내고 있습니다.

균일한 밝기를 실현

fly-eye렌즈는 투과 명시야 관찰시 효과를 최대한으로 발휘합니다. Ni시리즈에서는 fly-eye렌즈를 투과 조명 광학계에 사용하여 저배율 관찰시에는 시야 주변까지 얼룩이 없고, 고배율 관찰시에는 밝은 시야에서 디지털 이미지를 얻을 수 있습니다.

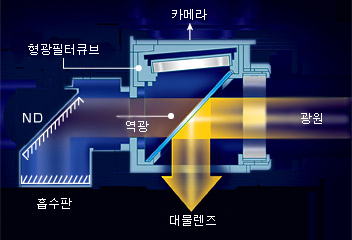

형광 이미지의 미광노이즈를 배제

형광 큐브 turret과 필터 큐브에 니콘 독자적인 노이즈 터미네이터 기구를 장치시켜 미광을 필터 큐브에서 확실히 제거시켜 S/N비가 비약적으로 향상됩니다. 미약한 형광에서도 밝고 높은 대조를 얻을 수 있습니다.

• 자유도의 확대：단계 구조

니콘의 연구용 도립 현미경에 탑재되어 대단히 높은 평가를 받아 온 단계 구조가 한층 더 진화하여 필요한 모듈만을 자유자재로 조합할 수 있는 유연한 확장성을 실현했습니다. 연구 목적에 맞추어 필요한 액세서리만을 선택할 수 있으므로 예산에 부담을 주지 않습니다.

    다색 형광 이미징(Ni-E)                           광자극 이미징(Ni-E/Ni-U)                             다광자공초점 이미징(Ni-E)

• 전에 없는 편안함, 스피드, 선명함을 실현한 디지털 이미징

현미경용 디지털 카메라 Digital Sight 시리즈와의 제휴에 의해, 높은 기능성에 더불어 사용하기 쉬운 디지털 이미징을 실현합니다. 이미지 취득 방법은 현미경 바디의 스위치로, 제어장치의 터치 패널로, PC상의 메뉴 화면으로라는 3가지의 방법이 있습니다.

캡쳐 스위치

관찰하고 있는 자세 그대로 캡쳐 스위치를 누르는 방법만으로 수많은 샘플의 이미지를 캡쳐할 수 있습니다.

제어장치 DS-L3

DS-L3는 Digital Sight 시리즈 카메라의 설정·조작이 PC 접속 없이도 간단하게 실시할 수 있는 stand-alone 타입의 제어장치입니다.

·터치 패널은 손가락 또는 터치팬 inputting 모두 가능

·전동 장치 또는 상태 검출 장치 사용시는, 이미지 취득과 동시에 대물렌즈 배율이나 형광 필터 큐브, 콘덴서등의 정보를 자동적으로 검출해 이미지와 함께 보존

                                                             카메라, 현미경 설정
                                                             조작 화면은 필요한 아이콘만 골라 자유로운 레이아웃에 사용자 지정

소프트웨어(NIS-Elements)

니콘의 이미지 통합 소프트웨어 NIS-Elements는 카메라, 현미경, 주변기기의 통합 제어에 의한 고도의 촬영으로부터 이미지 처리·계측·해석·데이터 관리까지 일련의 흐름을 통일한 조작감으로 사용할 수 있습니다.

• 의학·생물 과학 분야에서 폭넓은 요구에 유연함.

Ni시리즈는 CFI 플랜 애퍼크로맷λ시리즈 대물렌즈를 대표로 하는 뛰어난 광학 성능과 이를 살리는 니콘 독자적인 단계 구조로, 모듈화 되어 자재로 조합할 수 있는 전동 액세서리군 등에 의해 모든 고객의 요구에 최상의 솔루션을 전달합니다.

• 다색 형광 이미징(Ni-E)

새로운 형광 단백질이나 형광 시약이 개발되어 이를 몇 종류로 조합한 다색 형광 이미징의 요구가 높아지고 있습니다. Ni-E는 다색 형광 관찰에 대한 광학계와 고속 전동화 요구에 응합니다.

민첩한 변경을 실시할 수 있는 고속 전동 장치

전동 여기/흡수 필터 휠이나 전동 셔터의 고속화에 의해 고속 파장 변경을 실현하여 샘플의 퇴화를 줄여 작업 효율이 향상합니다.조작부의 스위치만으로 각종 장치가 재빠르게 변환되어 사용자는 관찰에 전념할 수 있습니다.

넓은 파장 범위에서 최고의 성능을 발휘

가시광선에서부터 근적외선으로까지의 넓은 파장 범위에서 색수차 보정과 투과율 향상을 실현합니다. 다양한 형광 시약으로 어느 파장에서도 초점 차이가 없는 고S/N, 고대조의 다색 형광 이미지를 얻을 수 있습니다.

전동 여기 필터 바퀴,전동 흡수 필터 바퀴를 탑재

• 광자극 이미징(Ni-E/Ni-U)

니콘에서 효율이 좋고 광자극 이미징을 가능하게 하는 정립 현미경용의 포토활성화장치를 신개발하여, 세포를 관찰할 뿐만 아니라, 외부로부터의 자극에 대한 반응·변화를 추적하는 연구에 용이합니다.

유연한 조합이 생기는 단계 구조

포토활성화장치를 Epi-형광조명장치 등과 2단으로 거듭 탑재할 수 있어 실험 순서를 자유롭게 짤 수 있습니다.

장파장 레이저에 대응하는 CFI 플랜 애퍼크로맷λ 시리즈 대물렌즈

850nm까지의 색수차 보정 및 장파장 측의 투과율 향상에 의해, 목적 부위에 레이저 조사가 확실히, 또 빛의 손실이 없도록 효율적으로 실시할 수 있습니다.

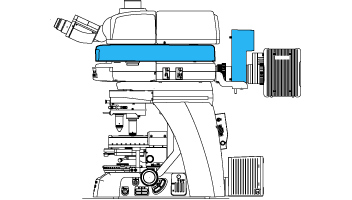

Ni포트 액티베이션유닛을 탑재

• 다광자 공초점 이미징(Ni-E)

장파장 레이저를 이용해 세포의 심부까지 관찰하는 다광자 공초점 레이저 현미경이 넓게 사용될 수 있습니다. Ni-E는 광학계 및 메카니즘을 진화시켜 사용하기 편리한 다광자 공초점 이미징 환경을 실현하고 있습니다.

다광자 공초점 레이저 현미경 전용에 개발된 대물렌즈 CFI75 Apo 25×W MP

넓은 파장 범위(405~950nm)로의 색수차 보정, Water Immersion / Water Dipping 공용, 고NA(1.10)와 긴 작동 거리(2.0)의 양립 등, 고성능과 고조작성을 겸비한 뛰어난 대물렌즈입니다.

현미경 광학계의 최적화

형광 검출기를 내장한 NDD Arm, 투과 NDD 장치 등 생체 심부로부터의 미약한 신호도 효율적으로 검출할 수 있는 액세서리를 사용할 수 있습니다.

샘플의 크기나 목적에 따라 선택 가능한 초점조정기구

초점조정기구는 스테이지 상하동타입과 대물렌즈 상하동타입의 2가지로 부터 선택 가능하여 목적에 맞춰 최적인 실험 순서를 짤 수 있습니다.

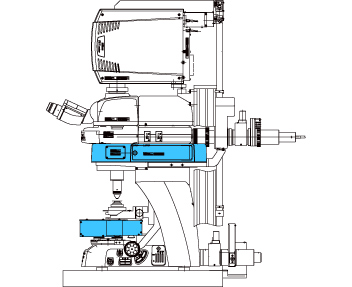

반사 NDD장치 투과 NDD유닛을 탑재

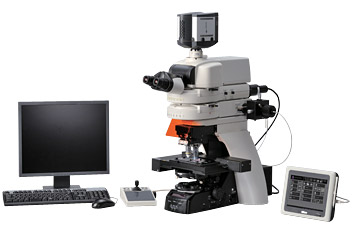

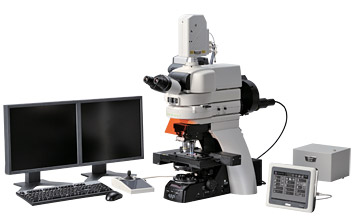

• 형광 염색 표본 이미지 취득 중심의 시스템

리모콘 스위치로 전동 형광 장치의 셔터 on/off가 되므로, 중요한 표본의 퇴색을 줄일 수 있습니다. 이미지는 소프트웨어로 설정한 조건(노출시간·카메라 게인·거리 등)에 따라서 전동 형광 큐브 turret등의 장치가 자동으로 제어 되어 효율적으로 빠르게 촬영할 수 있습니다. 형광 관찰을 주로 사용하는 사용자에게 추천합니다.

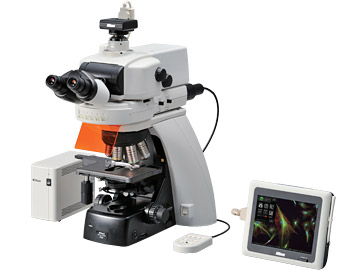

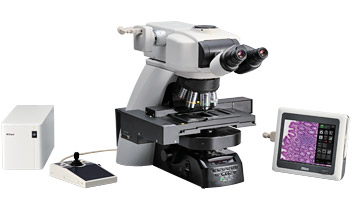

• 병리 표본 등, 명시야 이미지 취득 중심의 시스템

대물렌즈 교환할 때에 밝기(ND필터)나 대비(콘덴서 광량 조절)가 최적인 상태로 자동조정 되므로 사용자는 관찰에 전념할 수 있습니다.

이미지 촬영은 현미경으로부터 디지털카메라의 조작까지를 차례대로 실시할 수 있는 컴팩트한 제어장치 DS-L3를 사용합니다. 또한 전동 DSC 줌 포트의 광학 줌을 이용하고 CCD 화소 사이즈에 맞추어 최적인 배율로 촬영이 가능합니다.
