• 배양으로부터 고감도 time-lapse 이미지 취득·해석까지 BioStation IM-Q 1대로 간단하게!

BioStation IM-Q는, 컴팩트한 바디에 인큐베이터, 현미경, 고감도 냉각 CCD 카메라를 탑재하여 배양과 이미징에 필요한 모든 요소가 일체화되고 있으므로 신뢰성의 높은 time-lapse 이미징이 안정된 환경에서 간단하게 실시할 수 있습니다.

또한 장시간 관찰로 큰 문제가 되는 포커스 드리프트를 온도, 진동의 측면으로부터 해소해 실패가 없는 time-lapse 이미징을 실현하였습니다. 또 암실이 불필요하고 형광 time-lapse 이미지 취득이 가능하며 해석 소프트웨어로 정량화까지 실시할 수 있습니다.

고감도 냉각 CCD 카메라를 탑재

고감도의 흑백 냉각 CCD 카메라를 탑재하였습니다. 고감도에 의해 노출 시간을 단축하기 위해 형광의 퇴색을 줄여 샘플에게 주는 스트레스를 억제합니다. 또한 냉각 기구에 의해 열 노이즈의 발생을 막아 미약한 형광도 확실히 파악합니다.

미광을 배제하기 위한 노이즈 터미네이터 기구를 형광 장치에 사용하여 노이즈가 적은 고S/N비의 이미지를 실현합니다.

세포에 좋은 환경을 유지

배양, 관찰, 이미지 취득까지 3개의 기능을 하나의 현미경으로 가능하며 time-lapse 관찰 시스템 구축에 필요한 조정이 불필요합니다. 이 현미경 한대만으로, 살아있는 세포의 반응을 보다 자연스럽게 가깝게 관찰·기록할 수 있습니다.

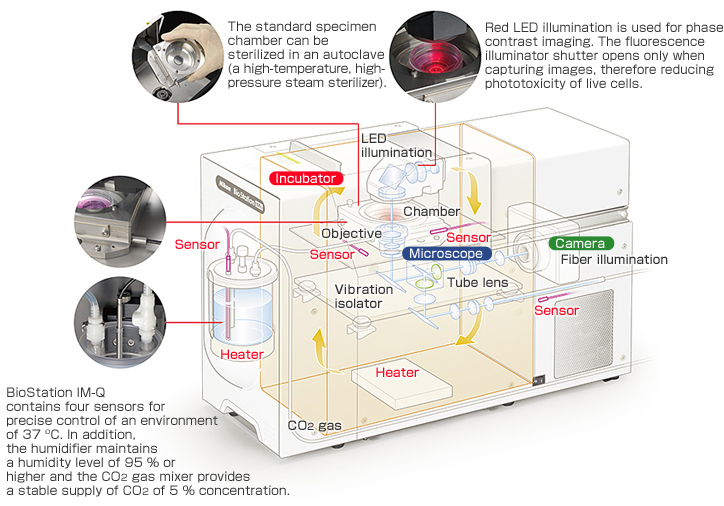

(1) 방진·단열 구조 : 진동 흡수재를 이용해 케이스의 진동을 현미경·카메라에게 전해지지 않는 구조를 실현하였고, 히터의 열도 카메라·제어부로부터 차단하는 설계를 사용하였습니다. 보다 안정된 이미지를 얻을 수 있습니다.

며칠 동안에 걸치는 촬영에도 항상 포커스를 유지

내장의 히터와 팬에 의해 chamber의 외부나 현미경에까지 포함한 온도를 정밀하게 제어할 수 있습니다. 또한, 초점조정기구에는 열팽창을 일으키지 않는 소재를 사용하여 온도 변화에 의한 포커스 드리프트를 해소해, 며칠 동안의 장기에 걸치는 실험에 대해서도 time-lapse가 가능합니다.

BioStation IM-Q는 스테이지가 아닌 대물렌즈를 움직이는 것으로 디쉬를 완전히 움직이는 일 없이 관찰점을 이동할 수 있어 세포로의 스트레스도 저감 됩니다.

• 누구라도 간단, 손쉽게 조작!

PC에서 간단한 조작

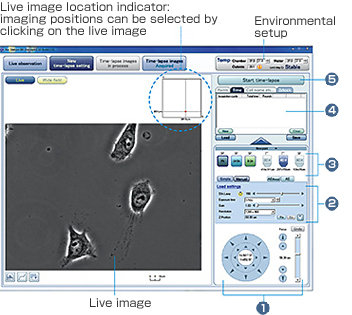

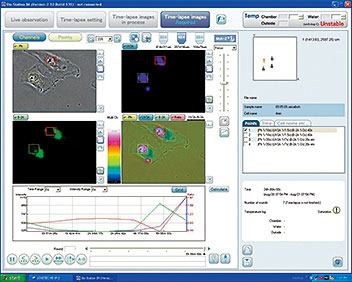

PC로부터의 풀 전동 제어를 실현하여 현미경이나 카메라의 조작에 익숙하지 않은 분에게도 간단하게 관찰·촬영이 가능합니다. 배양 디쉬를 세트 하여 GUI상에서 촬영 조건을 설정하는 것만으로 time-lapse 이미지 취득을 자동적으로 실시할 수 있습니다.

1. 배양 용기를 챔버에 세트

2. 라이브 이미지를 보면서 촬영 조건을 결정해 time-lapse 스타트

3. 이미지 취득·해석

Z좌표 지정 파일 출력

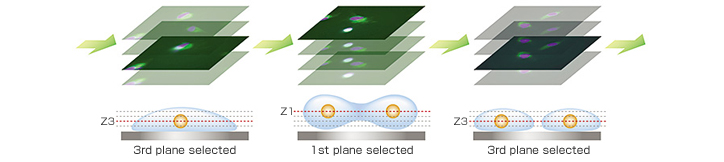

Z스택 이미지 중에서 임의의 Z축 이미지를 시간을 지정하여 선택해 동영상 출력이 가능합니다. 세포 분열 등에 의한 초점 위치의 변화에도 유연하게 대응할 수 있습니다.

스트리밍 촬영

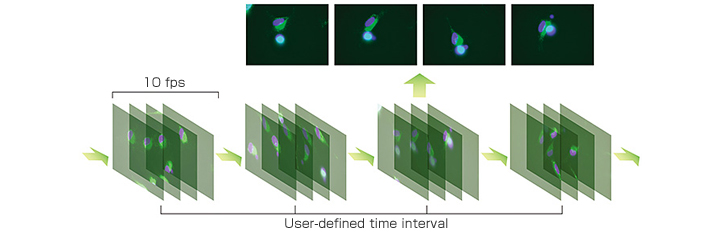

10fps로의 고속 촬영을 지정한 시간 간격으로 실시합니다. 심근 세포의 박동 등 빠른 움직임도 놓치지 않고 기록할 수 있습니다.

에르고컨트롤러

현미경과 같은 감각으로 XYZ 제어할 수 있는 에르고컨트롤러는 배율이나 형광 필터의 변환, 촬영·관찰 방법의 변환, 형광 셔터의 ON/OFF 등도 실시할 수 있습니다.

광시야 표시

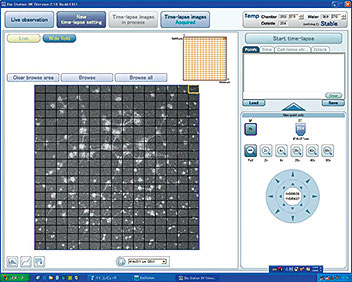

이미지의 타일링에 의해서 6mm×6mm의 광범위를 표시하는 것이 가능하며 표본의 전체상을 관찰할 수 있기 위해, time-lapse 관찰을 실시하는 포인트를 용이하게 선택해 지정할 수 있습니다.

• 선택할 수 있는 2개의 해석 소프트(옵션)

이미지 통합 소프트웨어 NIS-Elements AR

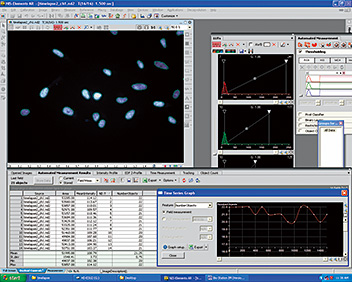

니콘 독자적인 현미경용 이미지 통합 소프트웨어 NISElements AR는 6차원까지의 다차원 이미지의 취득, 이미지 처리, 해석 데이터의 관리까지 가능합니다.

알기 쉽고 사용하기 쉬운 인터페이스로 대량의 다차원 Z스택 순서의 이미지도 간단하게 정리·데이터베이스화 할 수 있습니다. 복잡한 고도의 애플리케이션에 대응하는 각종의 옵션 기능도 있습니다.

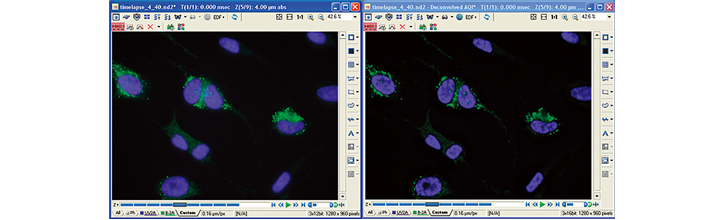

(1) 데콘볼루션 : 두께가 있는 표본이나 형광상을 촬영했을 때에 발생하기 쉬운 흐려짐이나 색수차 현상을 이미지로부터 제거할 수 있습니다.

(2) 셀 카운트 : 2치화(1,0)한 결과에 대한 오브젝트 카운트나 면적, 휘도 등의 변화를 해석할 수 있습니다.

(3) 슬라이스 뷰 : XY, XZ, YZ면의 단면이 한 획면으로 확인할 수 있습니다.

(4) 입체 재구축 : 취득한 Z스택 이미지로부터 3차원 이미지를 구축할 수 있습니다.

BioStation 시리즈 전용 이미지 해석 소프트웨어 CL-Quant

위상차 상으로의 자동 인식을 실현!

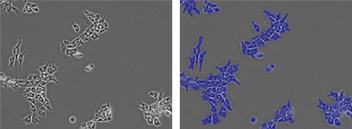

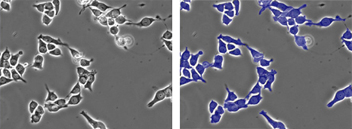

무염색의 위상차 이미지 중에서 세포 영역을 자동적으로 인식해 계측합니다. 이전의 2치화 처리는 아니고 독자적인 알고리즘을 이용하는 것으로, 비침습에 정량적인 해석을 할 수 있습니다. 학습 기능에 의해 인식 정도를 향상시키는 것도 가능합니다.

해석 예

INS-1                                                                                     PC12

셀 카운트, 스크래치 테스트, 성장 곡선, 트래킹, 줄기 셀 콜로니 해석 등

• 다양한 애플리케이션 옵션 기기

4분할 디쉬 챔버

대응용기：Nalge Nunc Lab-Tek™ 4웰                                             4분할 디쉬 챔버 조작 화면
chambered covergalss（No.155383）

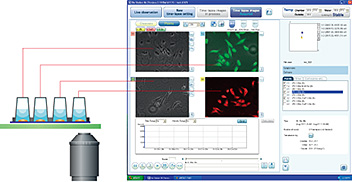

4분할 디쉬를 자동적으로 바꾸면서 1웰 마다 촬영합니다. 1회의 time-lapse 실험에 대해 4개가 다른 조건으로의 관찰이 동시 진행하며 비교 해석도 용이합니다.

니콘이 개발한, 멀티 샘플 관찰이 가능한 4분할 디쉬

하나의 디쉬로 멀티 샘플 관찰을 할 수 있습니다. 메니스커스(액체 표면이 형성하는 곡면) 방지 커버 사용에 의해 보다 높은 위상차 관찰이 가능합니다.

BioStation IM-Q에는 4분할 디쉬용의 위치 결정 아답터를 준비하여 소프트웨어의 전용 모드에 의해 관찰 포인트를 4분할 상한으로 할당할 수 있습니다.

한 번에 4개의 조건으로 관찰할 수 있습니다.

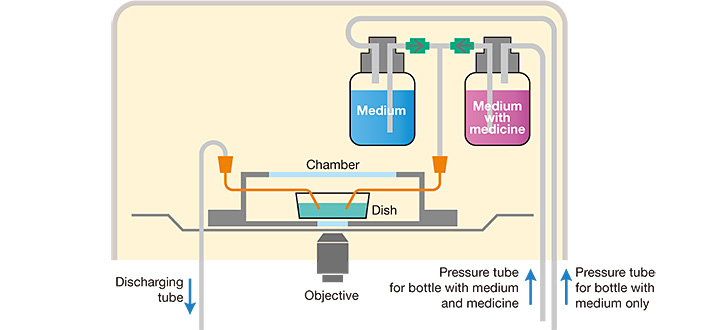

인큐베이터내에 설치 가능한 투약 장치

장치 바디를 개폐하는 일 없이 배양 환경을 유지한 채로 약액 투여·배양지 교환을 할 수 있습니다. 장기 time-lapse 관찰이나 약효의 판정등이 가능합니다.

*4분할 디쉬 챔버와 4분할 디쉬는 동시에는 사용할 수 없습니다.

·컴팩트 사이즈로 장치의 인큐베이터 내에 들어가기 위해 배양지나 약액을 배양 환경과 같은 온도로 유지할 수 있습니다. 외부 부착의 보온 기기가 필요 없습니다.

·용액 병 2개를 설치할 수 있습니다. 약액과 배양지를 각각의 병에 세트 하여 약액의 투여 후에 배양지에 의한 워시 아웃을 실시하는 것으로 약효를 보다 정확하게 확인할 수 있습니다.

·모든 파트에서 autoclave(고온 고압 증기에 의한 멸균) 가능합니다.
